1.防渗膜的操作要点：
(1)防渗膜焊接机开机后，仔细观察批示仪表显示的温升情况，使设备充分预热．
(2)向焊机中插入防渗膜时，搭接尺寸要准确，动作要迅速。调整好防渗膜的位置以减少褶皱，通过预先设置的压力齿轮使两片弯起的防渗膜焊接在一起．
(3)在焊接中，司焊人员要密切注视焊缝的状况，及时调整焊接速度，以确保防渗膜焊接质量．
(4)在焊接中要保持焊缝的平直整齐，应及早对防渗膜下不平整部分采取应对措施，避免影响焊机顺利白行。遇到特殊故障时，应及时停机，避免将防渗膜烫坏．
(5)在坡度大于1：3的坡面上焊接防渗膜时，司焊和辅助人员必须在软梯上操作，且系好安全带．
(6)在陡坡或垂直面处焊接防渗膜时，司焊人员要在吊篮里或直梯上操作，均应系牢安全带．必要时，在坡项处设置固定点，对焊机的升降进行辅助控制，以便于准确操作，并确保焊机的安全进行．
(7)司焊人员必须检查焊机的电源电压是在220±1V之内，否则应即时停机检修．
2.防渗膜厂家告诉你程序及工艺要求：
(1)定位粘接：用热风枪将两幅防渗膜的搭接部位粘接，粘接点的间距不宜大于60—8Omm。要控制热风的温度，不可烫坏防渗膜，又不得能轻易撕开．
(2)打毛：用打毛机将焊缝处30—40mm宽度范围内的防渗膜面打毛，达到彻底清洁，形成糙面。以增加其接触面积，但其深度不可超过防渗膜厚的lO％，打毛时要轻轻操作，尽量少损伤膜面。对厚度等于或大于2mm的防渗膜，要打出倒角45度的坡口，这样可增加挤出熔料接触面积，使焊接效果更好．
(3)焊接防渗膜时要将机头对正接缝，不得焊偏，不允许滑焊、跳焊．
(4)焊缝中心的厚度一般应为HDPE防渗膜厚度的2．5倍，且不低于3mm．
(5)一条接缝不能连续焊完时，接茬部分已焊焊缝要至少打毛50mm，然后进行搭焊．
(6)使用的焊条，入机前必须保持清洁、干燥，不得用有油污、赃物的手套、脏布、棉纱等擦拭焊条．
(7)根据气温情况对焊缝即时进行冷却处理．
(8)挤压熔焊作业因故中断时，必须慢慢减少焊条挤出量，不可突然中断焊接、重新施工时应在中断处进行打毛防渗膜后再焊接。
防渗膜厂家为您讲述HDPE土工膜的特效
HDPE土工膜作为一种新型的土工材料，土工膜具有优良的防渗、防腐性能、化学稳定性好，并能够依据实践工程需求停止加工的特性和功用。
HDPE土工膜在性能方面主要有以下几个方面：
1、良好的物理机械性能：HDPE土工膜的工作环境恶劣，很多状况下是泡在水中或铺于湿度很大的土中，所以土工膜必需具有良好的抗水解性能和湿态土工网机械性能。
2、耐紫外线辐射、抗水解、耐上下温。HDPE土工膜要暴露于日光下，因而要具有相应的耐紫外线性能；土工膜要顺应与沥青等资料接触时的温度，请求熔点较高。
3、耐化学药品、耐腐蚀、耐霉变。水和土质很不相同，有的呈碱性，有的呈酸性，有的含盐份多，有的含各种元素，因而必需具有化学稳定性。
4、良好的透水性。HDPE土工膜过滤和排水都需求透水，因而必需具有良好的透水性。

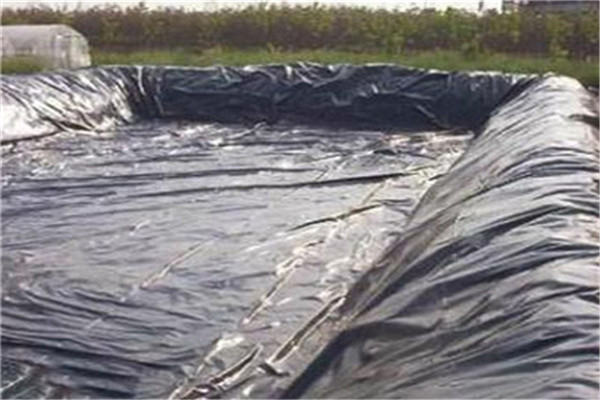

铺设HDPE土工膜时，要与周边边界严密结合，土体要坚实，避免不均匀沉陷，裂纹。除了做到这些，我们还得做好以下几点：
1.铺设HDPE土工膜前应由土建工程相应的合格验收证明文件。
2.HDPE土工膜裁切之前，应该准确丈量其相关尺寸，然后按实际裁切，一般不宜按图示尺寸裁切，应逐片编号，详细记录在专用表格上。
3.铺设HDPE土工膜时应力求焊缝最少，在保证质量的前提下，尽量节约原材料。同时也容易保证质量。
4.膜与膜之间接缝的搭接宽度一般不小于10cm，通常就使焊缝排列方向平行于最大坡度，即沿坡度方向排列。
铺设、安装HDPE膜前，邀请业主、设计方、现场监理与相关单位，进行施工前的预备会议，会议最终确定防渗施工的各项施工细节以及解决工地现场出现的各种新的情况。
做好施工前的电源线路检修、畅通；施工机具的检修就位；劳动力安排就绪等一切准备工作。膜下层工序验收合格后，才能进行膜铺设，未经验收不能铺设HDPE膜。
必须按照已批准的文件和征得项目监理对我方的施工建议方案书面同意后，方可施工。施工中应做好记录，交业主归档备查。
施工设备、机具、HDPE土工膜材料其施工前应进行检查。HDPE土工膜材料合格证应保存备查，并打开包装检查HDPE土工膜外观质量，记录并修补已发现的机械损伤和生产创伤、孔洞、折损等缺陷。受损且修补困难的HDPE土工膜应剪除，HDPE土工膜材质在施工前须经监理工程师认可。
