人类文明史与我们学习使用水资源的历史分不开。人们对水的需求剧烈增加，为控制洪涝、保护净水供应、提供浇灌和发电用水而修建的成千上万个工程项目，给亿万人民带来了巨大的福音。东营地处黄河入海口，水资源非常缺乏，全市的工农业及生活用水依赖黄河提供。但黄河来水年际变化大，故多用平原水库进行调蓄。以下就复合土工膜在自来水厂水库土坝坝坡防护、防渗中的设计、施工及运行情况做简要说明。
为确保坝坡护砌质量，具体施工工序及基本要求是：清理坝面、铺设支持层；复合土工膜属柔性织物，支持层的铺设质量对膜的受力环境有直接影响。为此，在支持层铺设时，采用饱和砂平板振捣器压平工艺，加强支持层的支持效果，有效地改善了土工膜的受力环境。先将膜材放入基础槽内，一端与垂直铺塑连接，待基础与支持层完成后，从下向上展开膜，并在坝面上逐幅粘结。

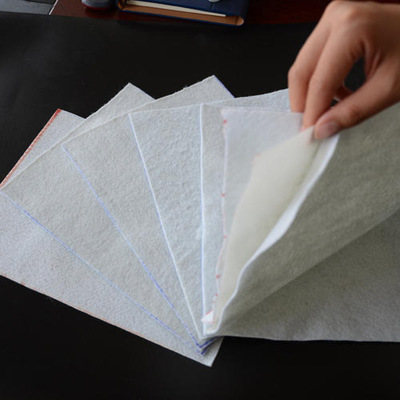

两布一膜具有良好的抗拉、撕裂、顶破、穿刺等力学性能,且具有一定的变形,对坝坡的凹凸具有一定的适应能力,能满足护坡结构的力学设计要求;其具有很好的耐化学性,抗老化性能,能满足护坡的耐久性。采用混凝土预制板结合一布一膜护坡结构进行防渗,用混凝土板代替块石,能够简化施工、缩短工期、减少运输量和劳力消耗并节省建设投资。对于缺少沙石料和粘性土料的黄河三角洲地区具有特殊的意义。同时维护费用低,运行四年来,无复合土工膜撕裂和混凝土板损坏的现象。
防渗膜的焊接施工在很大程度上直接影响着其防渗效果和工程质量，因此焊接工作可谓是重中之重；防渗膜的焊接要求焊缝整齐、美观、不得有滑焊、跳走现象；在遇到需要长向拼接时，应先把横向焊缝焊好，再焊纵缝，横向焊缝相距大于50厘米应成T字型，不得十字交叉；相邻防渗膜焊缝应尽量错缝搭接，膜块间应形成的结点，应为T字型，尽量减少十字型，纵模向焊缝交点处应用挤压焊机加强。当接缝处有潮湿、泥沙结露、等影响时，处理后再进行焊接。温度低于5℃时，按照规范要求不应施工，如果必须施工的话，焊接前应对焊机进行预热处理。
水库防渗一般选用两布一膜复合土工膜，其上铺设砂砾石保护层，其下用细砂找平层，排水层等形成封闭的防渗体系;底部开挖后需要进行碾压找平处理，对所有植物根系、尖角型硬物彻底清理并铺设细砂垫层，以防止土工膜被刺破、刺穿。本工程中选用0.5mm土工膜，并通过对两布一膜与一布一膜的优缺点进行比较，决定选择300g/0.5mm/300g两布一膜复合土工膜。库底土工膜铺设完毕后，上部应设置保护层，要求保护层内不得含有植物根系、石块等突起物，保护层除具备保护功能外，还应具备防冲作用。
采用增大复合土工膜表面摩擦系数和在坝体上游坝面设置抗滑齿槽可以达到与上下保护层料的稳定要求;根据本地区同类工程实际施工经验来看，坝坡土工膜铺设主要包括锯齿形、折坡型，以防止复合土工膜与垫层之间形成连续滑动面，为了形成完整封闭的防渗体系，除土工膜之间密封需，当土工膜遇到水库进出水建筑物等结构时，也要考虑土工膜与混凝土结构之间的接解渗漏问题。
土工膜接缝焊接时局部粘结不实，形成一定长度的窄缝缺陷;施工机械和工具的，基础不均匀沉陷使土工膜撕裂，水压将土工膜刺穿等，但更多的不易发现的缺陷是在施工中产生的缺陷，共偶然性很大，且不易发现;如果施工不当将会导致土工膜防渗功能不能完全发挥，因此精心施工是保护土工膜发挥良好防渗作用的重要基础。
